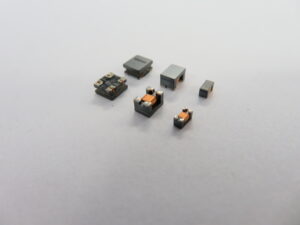

コモンモードチョークコイル

コモンモードチョークコイルは回路から発生するノイズ（主にコモンモードノイズ）対策に使用します。
弊社コモンモードには電源ライン用と信号ライン用の両方を用意しております。
適材適所に使用することによって、機器の誤動作防止、EMI対策に有効です。
自動車用（CAN BUS , PoC(開発中））と一般用を準備しています。
また、各種ｶｽﾀﾑ製品の検討も行っています。

ラインナップ(車載用)

外形	Series P/N	CAN BUS				PoC
		11uH	22uH	100uH	200uH	10uH	15uH	22uH	47uH
3225	CF3225CI	〇	〇	〇	〇
4532	CF4532CI	〇	〇	〇	〇
3225	POC3225					〇開発中	〇開発中	〇開発中	〇開発中

データシート(車載用)/Datasheet

Grade	Series	Outline Images	Impedance (μH)　Typ. at　100KHz	DCR (mΩ)max	Rated Current Typ. (mA）　max.	Size [LxW] (mm)	Size [T | H Max.](mm)
	CF3225CI		500～15,000	400～4,800	300～70	3.4ｘ2.7	2.7
	CF4532CI		11～200	600～4,500	250～100	4.7ｘ3.4	3

ラインナップ(一般用)

外形	Series P/N	OC			CM(PCM,UCM)
		M	A	D	A	B	C	D	E
		電源/信号 ～300MHz	電源 ～300MHz	電源 ～500MHz	～1GHz	～3.5GHz	HDMI1.4 Cat2 ～1GHz	USB3.0 ～7.5G	USB3.1 ～10G
0806	CM0806D							〇
1210	CM1210A /C /D				〇		〇	〇
	UME1210E								〇
1608	CM1608A /C /D				〇		〇	〇
2012	CM2012A /B /C /D				〇	〇	〇	〇
	UME2012E								〇
2520	CM2520A				〇
3216	CM3216A				〇
	PCM3216A				〇
3225	PCM3225A				〇
4532	PCM4532A				〇
5045	PCM5045A				〇
5750	OC5750A /D		〇	〇
9080	OC9080A /D	〇	〇	〇
9060	OCZ9060	〇

データシート(一般用)/Datasheet

Grade	Series	Outline Images	Impedance Z (Ω) at 100MHz	DCR (mΩ)max	Rated Current Typ. (mA）　max.	Size [LxW] (mm)	Size [T | H Max.](mm)
	CM0806D series		35　～　90	550　～　1000	100	0.95ｘ0.75	0.45
	CM1210A series		25　～　301	300　～　800	200　～　300	1.40ｘ1.20	0.90
	CM1210C series		25　～　120	300　～　550	270　～　300	1.40ｘ1.20	0.90
	CM1210D series		25　～　90	300　～　500	280　～　300	1.40ｘ1.20	0.90
	CM1608A series		67　～　220	300　～　420	200　～　300	1.70ｘ0.90	1.20
	CM1608C series		60　～　90	300	300	1.70ｘ0.90	1.20
	CM1608D series		60　～　90	300	300	1.70ｘ0.90	1.20
	CM2012A series		67　～　360	250　～　400	280　～　400	2.20ｘ1.40	1.40
	CM2012B series		90	300	300	2.20ｘ1.40	1.40
	CM2012C series		24　～　90	200　～　300	300	2.20ｘ1.40	1.40
	CM2012D series		12　～　90	250　～　300	300　～　420	2.20ｘ1.40	1.40
	CM2520A series		300　～　1,000	350　～　900	200　～　400	2.70ｘ2.40	2.00
	CM3216A series		67　～　2,200	250　～　1,200	200　～　400	3.4ｘ1.80	2.10
	OC5750　series		150　～　800	25　～　150	1,000　～　2,500	6.20ｘ5.50	3.50
	OC9080　series		300　～　1,100	10　～　300	500　～　5,000	9.50ｘ8.30	5.30
OC5750,9080 series Impedance　OC5750 , OC9080 series Spec
	PCM3216A series		37　～　1,100	100　～　440	500　～　1,000	3.40ｘ1.80	2.10
	PCM3225A series		80　～　1,000	55　～　350	1,000　～　2,000	3.40ｘ2.70	2.40
	PCM4532A series		80　～　1,000	70　～　400	1,000　～　3,000	4.70ｘ3.40	3.00
	UCM1210E series		90	500	280	1.40ｘ1.20	1.20
	UCM2012E series		90	300	300	2.20ｘ1.40	1.50
	MCT7050-A401		400	300	500	5.20ｘ7.20	2.70

Grade	Series	Outline Images	Impedance Z (Ω) at 10MHz	DCR (mΩ)max	Rated Current Typ. (mA)max.		Size [LxW] (mm)	Size [T | H Max.](mm)
	OCZ9060-M301 series		300	120	120	2,000	9.50ｘ5.50	5.08

Grade	Series	Outline Images	Impedance Z (Ω) at 100MHz	Impedance Z (Ω) at 300MHz	DCR (mΩ)max	Rated Current Typ. (mA)max.	Size [LxW]	Size [T | H Max.](mm)
	OD6560 series		90　～　1,000	150　～　400	90　～　180	500	6.00ｘ6.50	3.30
